Những cân nhắc chính cho thiết kế chiếu sáng sân vận động

Thiết kế chiếu sáng sân vận động đóng một vai trò quan trọng. Nó hỗ trợ tầm nhìn rõ ràng cho người chơi, đảm bảo khán giả xem thoải mái và cung cấp cảnh quay chất lượng cao cho chương trình phát sóng trực tiếp. Nếu không có hệ thống chiếu sáng chuyên nghiệp, ngay cả sân vận động tiên tiến nhất cũng không thể phát huy hết giá trị chức năng của nó.



1. Tầm quan trọng của ánh sáng sân vận động

Chiếu sáng sân vận động phải đáp ứng ba mục tiêu cốt lõi:



• Trình diễn thị giác của vận động viên: Giảm thiểu nhiễu và đảm bảo tầm nhìn rõ ràng trong khi thi đấu.
• Trải nghiệm xem của khán giả: Giảm độ chói và mệt mỏi thị giác.
• Chất lượng phát sóng truyền hình: Đạt được khả năng tái tạo video ổn định, rõ ràng, có độ trung thực cao-.



Ánh sáng ảnh hưởng trực tiếp đến tính công bằng của trò chơi, trải nghiệm xem và chất lượng truyền tải đa phương tiện. Nó là một phần không thể thiếu của cơ sở hạ tầng thể thao hiện đại.





2. Thiết kế chiếu sáng sân vận độngTiêu chuẩn

Hệ thống chiếu sáng sân vận động chuyên nghiệp theo tiêu chuẩn quốc tế nhưCIE số 83và các khuyến nghị về chiếu sáng của FIFA. Thiết kế tập trung vào hai khía cạnh chính:tiêu chuẩn độ sángVàchất lượng ánh sáng.



Tiêu chuẩn độ sáng

• Độ sáng ngang và dọc phải đáp ứng yêu cầu cho các môn thể thao và khoảng cách xem khác nhau.
• Đối với phát sóng truyền hình, độ chiếu sáng theo chiều dọc đặc biệt quan trọng, thường từ500 lux đến 1500 luxtùy thuộc vào khoảng cách bắn và mức độ sự kiện.
• Hệ số duy trì của0.7–0.8thường được áp dụng để đảm bảo hiệu suất{0}}lâu dài.
• Tỷ lệ đồng đều:

Horizontal illuminance: Emin​/Emax​>0.5

Vertical illuminance: Emin​/Emax​>0.4







Tiêu chuẩn chất lượng chiếu sáng

• Kiểm soát độ chói: Độ chói (GR) phải làdưới 50để tránh làm phiền vận động viên và máy ảnh.
• Nhiệt độ màu & CRI:

Nhiệt độ màu tương quan (CCT):＞5000K

Chỉ số hoàn màu (Ra):Lớn hơn hoặc bằng 80để tái tạo màu sắc tự nhiên và phát sóng HD.

• Hướng ánh sáng: Góc ngắm và phân bổ chùm tia thích hợp giúp giảm độ chói và cải thiện nhận thức ba chiều.
• Hiệu quả năng lượng: Sử dụng đèn LED-hiệu suất cao, hệ thống điều khiển thông minh và thiết kế điện-tổn thất thấp.

3. Chiếu sáng sân vận độngThiết kếPhương pháp tính toán

Ba phương pháp phổ biến được sử dụng trong thiết kế chiếu sáng chuyên nghiệp:

• Phương pháp mật độ năng lượng: Để ước tính sơ bộ tổng công suất và số lượng.
• Phương pháp độ sáng trung bình: Được sử dụng trong thiết kế sơ đồ để tính độ rọi trung bình.
• Tính điểm-theo-điểm: Mô phỏng máy tính chính xác để bố trí và xác minh cuối cùng.



Hệ thống chiếu sáng sân vận động hiện đại chủ yếu sử dụng phần mềm chiếu sáng chuyên nghiệp để phân tích chính xác từng điểm nhằm đảm bảo tính đồng nhất và kiểm soát độ chói.

4. Các loại đèn & giải pháp bố trí

Cấu trúc bố cục chung

• Bố cục cột bốn góc: Thích hợp cho các sân vận động mở; yêu cầu kiểm soát chiều cao và góc thích hợp.
• Bố cục gắn bên hông/ruy băng: Lắp đặt dọc theo khán đài; cung cấp độ đồng đều tốt hơn và độ chiếu sáng theo chiều dọc.
• Bố cục lai: Kết hợp cột ở góc và lắp bên; được sử dụng rộng rãi trong các sân vận động lớn toàn diện.



Nguyên tắc chính:

• Chọn góc chùm tia dựa trên khoảng cách chiếu.
• Kiểm soát độ cao lắp đặt và góc ngắm để giảm độ chói.
• Đảm bảo phân bố đồng đều độ sáng theo chiều ngang và chiều dọc.

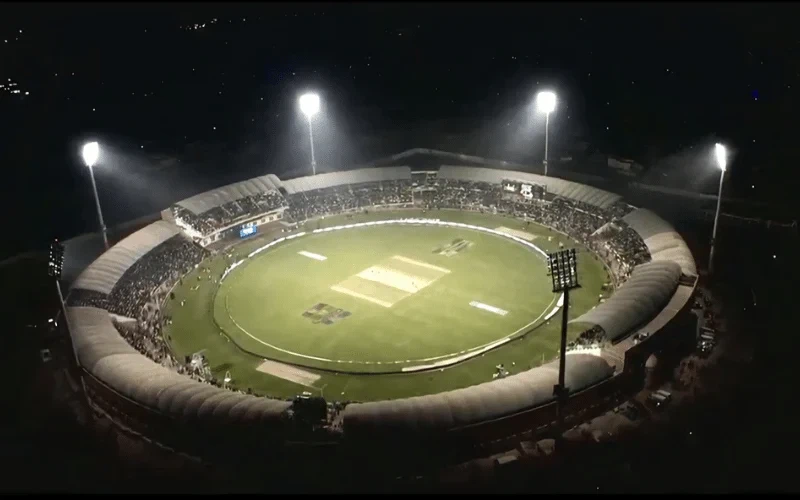

5. Cung cấp điện choThiết kế chiếu sáng sân vận động

Ánh sáng sân vận động thường yêu cầunguồn điện dự phòng képcho độ tin cậy cao.

• Chuyển đổi tự động hoặc thủ công giữa các nguồn điện.
• Cần cân nhắc thỏa đáng về-thời gian bắt đầu lại của đèn phóng điện.
• Chống sét và nối đất cho cột-cao.
• Phân phối điện ổn định tránh hiện tượng nhấp nháy ảnh hưởng đến camera.



Kiểm soát nhấp nháy

Hiệu ứng hoạt nghiệm phải được giảm thiểu để có thể phát lại chuyển động chậm-và tạo sự thoải mái về mặt hình ảnh.

• Sử dụng trình điều khiển chống nhấp nháy và nguồn điện nhiều pha.
• Giữ tỷ lệ nhấp nháy bên dưới25%.



6. Phân loại tải

Theo quy định về điện của tòa nhà thể thao quốc tế, ánh sáng sân vận động thường được phân loại thành:

• Tải lớp học đầu tiêncho các địa điểm thi đấu lớn.
• Tải trọng-quan trọng hơnđể chiếu sáng khẩn cấp cho TV tại các sân vận động-đẳng cấp quốc gia. Nguồn điện đáng tin cậy đảm bảo các trận đấu và chương trình phát sóng tiếp tục mà không bị gián đoạn.

7. Hệ thống điều khiển chiếu sáng

Sân vận động hiện đại sử dụnghệ thống điều khiển tập trung thông minh:

• Cảnh-được đặt trước cho các chế độ luyện tập, thi đấu, phát sóng và khẩn cấp.
• Điều khiển riêng lẻ hoặc nhóm các bộ đèn.
• Theo dõi trạng thái theo thời gian thực và phản hồi lỗi.
• Điều chỉnh độ sáng và chuyển cảnh linh hoạt cho các sự kiện khác nhau.



Cần sự hướng dẫn của chuyên gia vềThiết kế chiếu sáng sân vận động? Hãy liên hệ với nhóm của chúng tôi để được hỗ trợ về thiết kế tùy chỉnh, phân tích trắc quang và các giải pháp-hiệu quả về năng lượng phù hợp với yêu cầu của địa điểm của bạn.
